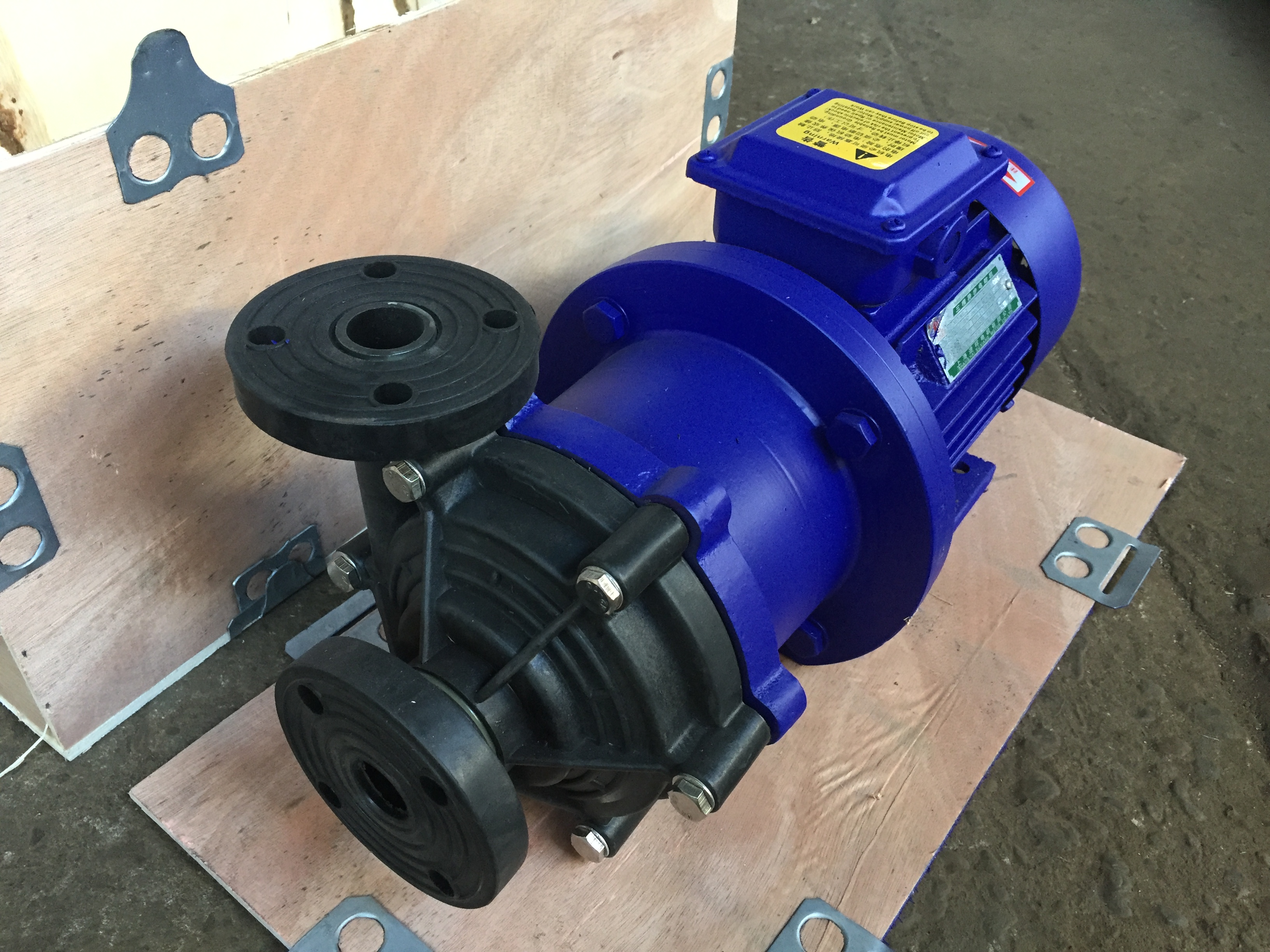

CQF型工程塑料磁力泵結構緊湊、外形美觀、體積小、噪音低、運行可靠、使用維修方便??蓮V泛應用于化工、制藥、石油、電鍍、食品、電影照相洗印、科研機構、國防工業等單位抽送酸、堿液、油類、稀有貴重液、毒液、揮發性液體,以及循環水設備配套、過濾機配套。特別是漏、易燃、易爆液體的抽送,選用此泵則更為理想。
產品特點
1、不銹鋼力泵是全且、無、污染、高效節能的新型工業用泵;

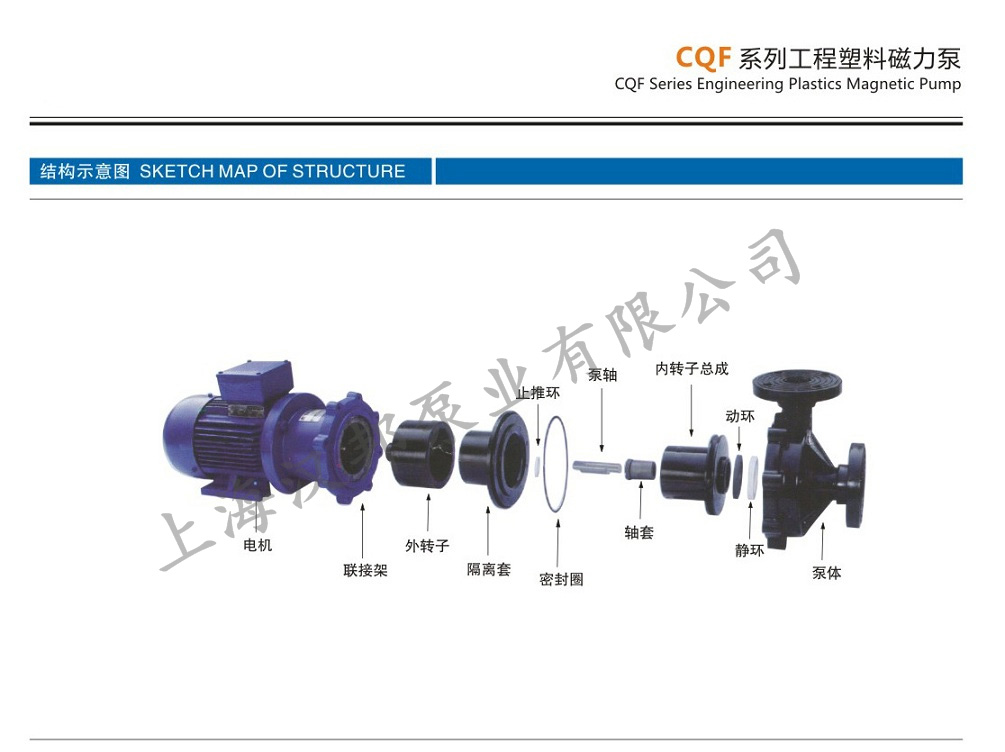

2、泵體、葉輪、隔板、內轉子、隔離套等過流部件均采用不銹鋼成特材料精密鑄選;
3、磁鐵選用鐵氧體路體,其有良好的磁性,時高溫,不退磁;
4、動平、滑動軸承采用高耐磨的石墨、四氟等材料,有效地保證泵的使用命;
5、密封采用封閉式靜密封,初底解決了介質泄漏;
6、無需獨立潤滑和冷卻水,降低了能耗;
7、直聯后拉式設計,無需拆卸管道,錐修方便;
8、臥式安裝,結構緊湊、占地面積小,報動小,噪音低,運行特別平穩;
9、外磁直接與電機轉軸相連,采用直聯式,具有結構簡單、無需對中、傳動效率高、噪音小、振動小等優點。
產品用途
廣泛應用于石油、化工、制堿、治煉、稀土、農藥、染料、醫藥,造紙、電鍍、電解、無線電、化成箔、科研
機構、國防工業等生產流程中輸送腐蝕性液體,尤其適用于易燃、易爆、易揮發、有毒、高溫、強堿、有機容劑和
重液體的輸送
性能范圍:設計壓力:0.6MPa、流量:0.9-12.5m?/h、揚程:3-32m、功率:0.01-4kW
適用溫度:-30-100℃
選裝配件:防空運轉裝置,泄監控裝裝置,測溫裝置
注意事項:當介質比重大于1,3mgcm時訂貨時應說明,禁止空運轉,禁止輸送含有顆?;蛴薪Y品介質。

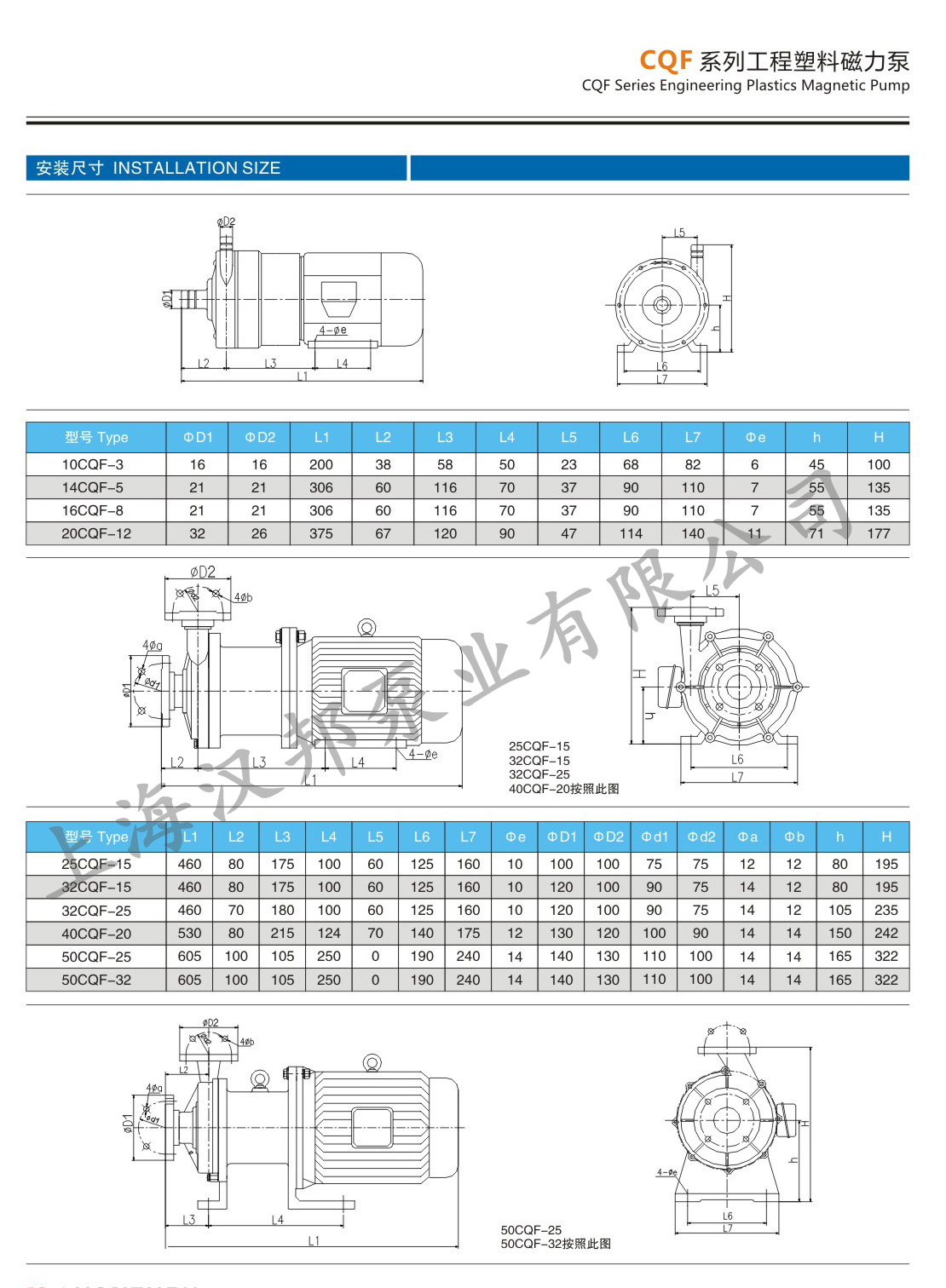

CQF型工程塑料磁力泵性能參數
型 號 |
口徑 |
流量 (m3/h) |
揚程 (m) |
電機功率 (kw) |
電 壓 (v) |
材 質 |
|
進口 |
出口 |
||||||
8CQF-2 |
8 |
6 |
0.9 |
2 |
0.01 |
220 |
工 程 塑 料 |
10CQF-3 |
10 |
8 |
0.9 |
3 |
0.01 |
220 |
|
14CQF-5 |
14 |
10 |
1.2 |
5 |
0.12 |
220/380 |
|
16CQF-8 |
16 |
12 |
1.8 |
8 |
0.12 |
220/380 |
|
20CQF-12 |
20 |
12 |
3 |
12 |
0.37 |
220/380 |
|
32CQF-15 |
32 |
25 |
6.6 |
15 |
1.1 |
380 |
|
32CQF-25 |
32 |
25 |
6.6 |
25 |
1.1 |
380 |
|
40CQF-20 |
40 |
32 |
10.8 |
20 |
2.2 |
380 |
|
50CQF-25 |
50 |
40 |
14.4 |
25 |
3 |
380 |
|
50CQF-32 |
50 |
40 |
14.4 |
32 |
4 |
380 |
|
50CQF-40 |
50 |
40 |
13.2 |
40 |
4 |
380 |
|

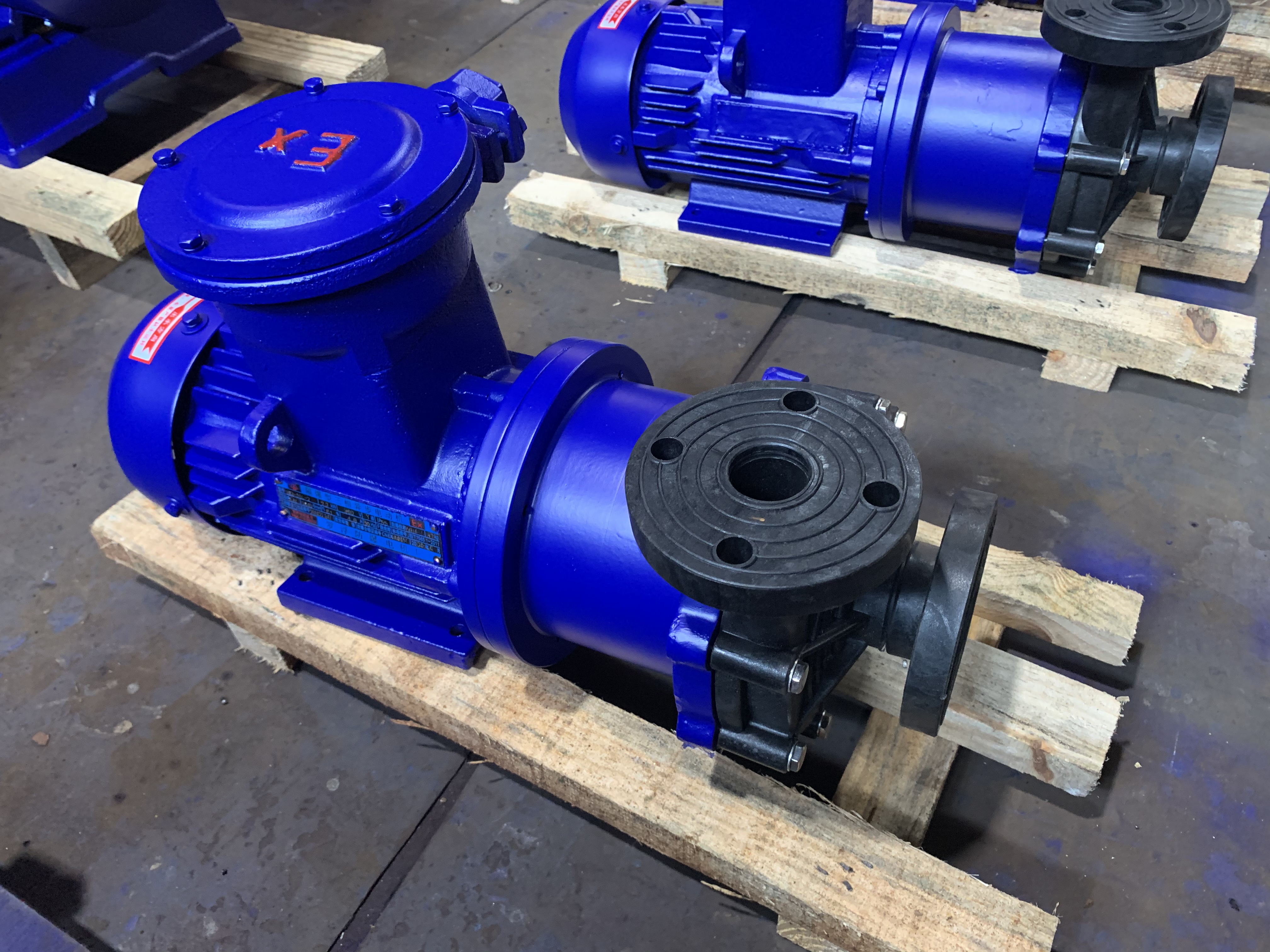

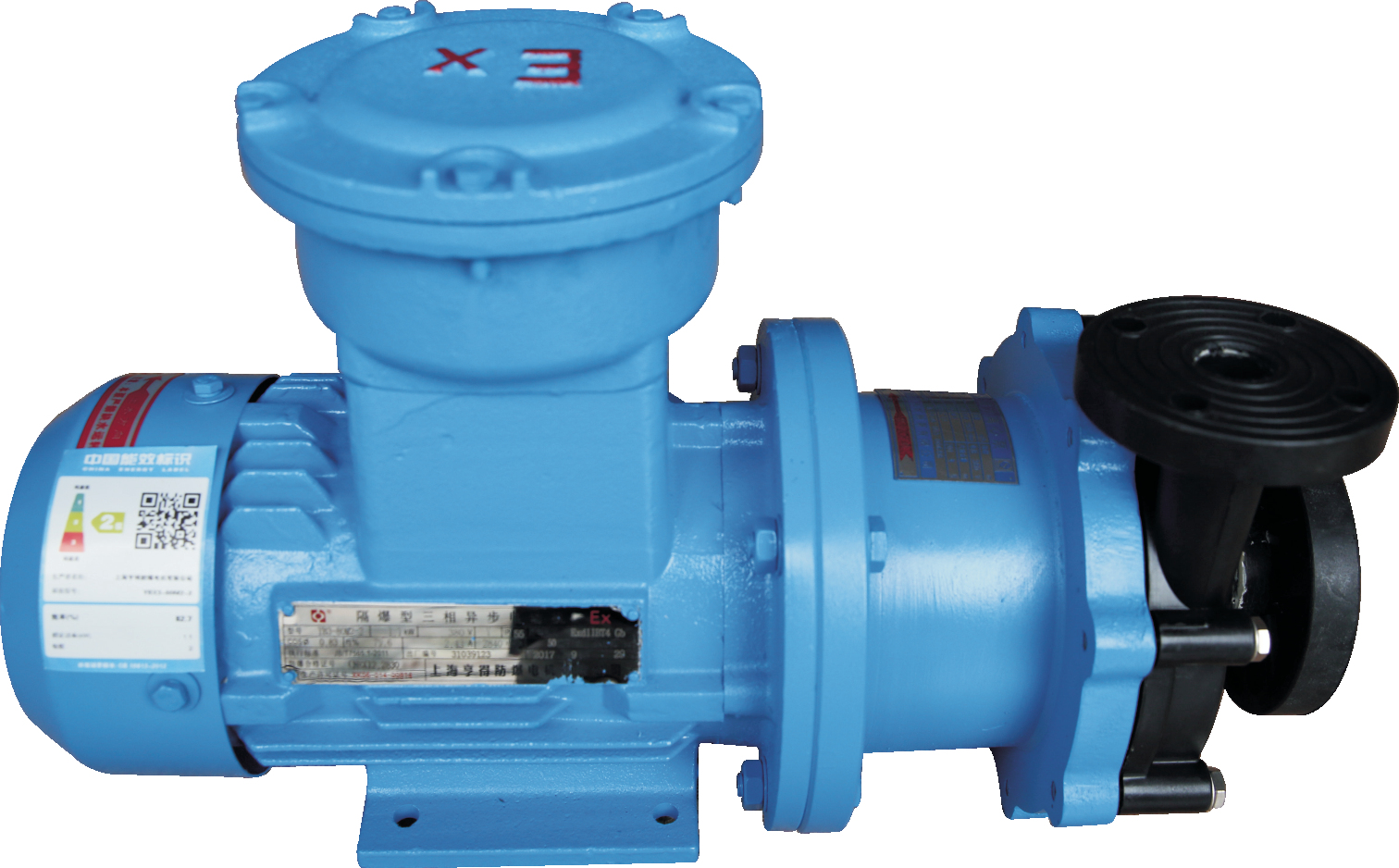

注:表中20CQF-12---50CQF-40都可配防爆電機 |
